解说齿轮泵的剖面图及故障排除

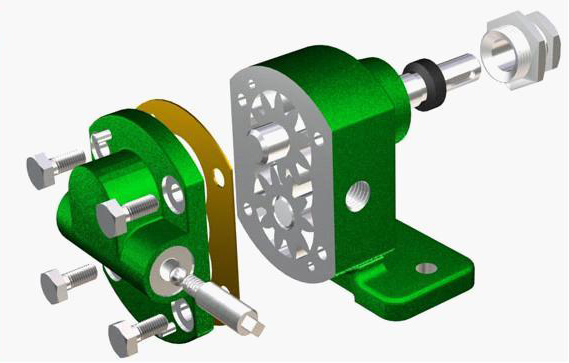

齿轮泵的剖面图
齿轮油泵剖面图工作原理
齿轮油泵在泵体中装有一对回转齿轮，一个主动一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为入吸腔，B为排出腔。泵运转时主 动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧（A）_形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧（B），齿轮进入 啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。KCB齿轮油泵故障排除
现 象 生 产 原 因 排 除 方 法
齿轮油泵故障排除
（1）齿轮泵不排油或排油量少
原因：
1、 吸入高度_额定值
2、 吸入管道漏气3、 旋转方向不对
4、 吸入管道堵塞或阀门关闭
5、 安全阀卡死或研伤
6、 液体温度低而粘度增大
解决方法：
1、 提高吸入液面
2、 检查各接合处，好加密封材料密封3、 接泵的所示方向纠正
4、 检查管道是否堵塞，阀门是否打开
5、 拆开安全阀清洗并用细沙研磨砂研磨阀孔，使用吻合
6、 预热液体或降低排除压力
（2）齿轮泵密封漏油
原因：
1、 密封圈磨损
2、 填料密封填料磨损3、 机械密封磨损或有划伤痕等缺陷
4、 机械密封弹簧失效
解决方法：
1、 更换密封圈
2、 调节填料压盖松紧程度,更换或补充填料3、 更换或重新研磨
4、 更换
（3）齿轮泵噪音或振动大
原因：
1、 吸入管和过滤网堵塞
2、 吸入管伸入液面较浅3、 管道内进入空气
4、 排出管道阻力太大
5、 齿轮轴承或侧板严重磨损
6、 吸入液体的粘度太大
7、 吸入高度_额定值
解决方法：
1、 消除过滤网上污物
2、 吸入管增长伸入液面以下3、 检查各连接处，使其密封
4、 检查排出管道及阀门是否堵塞
5、 拆下清洗，并修整缺陷或更换
6、 加温降粘或处理
7、 减少吸油高度及缩短吸油管长度
